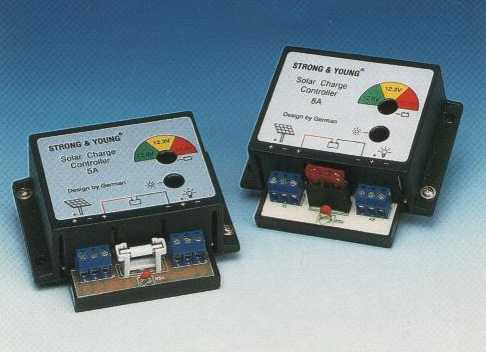

太阳能控制器
太阳能过充放保护 5A/8A
98x87x33mm
空载电流: 4mA
重量:100公克
德国 Steca 设计,台湾包装.
UL CE 安规
5A 售价:NT$2,500元
8A 售价:NT$2,900元
--------------------
以下为德国原装进口:
12A 售价:NT$5,500元
20A 售价:NT$6,500元
30A 售价:NT$8,500元
---------------------
产品说明:
目录: 1附有近似逻辑的充电控制器. 2.结构. 3.安装.
4.操作. 5.维护.
6.错误. 7.保证. 8.数据.
1.附有近似逻辑的充电控制器
１－１控制器在光伏系统中的功能
本控制器可用于带蓄电池的光福系统中， 泛使用于休闲、居住及小规模的工业系统中．控制器通过测量蓄电池的充电 状态，控制充电过程及负载的开关．如果电池能较理想地使用的话，其寿命会大幅延长．本控制器活用于带酸电解液的 铅蓄电池，以及各种太阳能电池板（有关安全因素请参见２－１）．
１－２控制和调节功能
﹡充电状态的测定
通过一种新式的特殊运算, 控制器能够” 悉”蓄电池的特性曲线．之后，充电状态便以约１０％的中等精度显示出来． 充电状态是大多数控制和调结果功能的基础．
﹡过充电保护
频繁的过充电会损伤蓄电池．充电过程和过充电保护是由一种新型的带 冲宽度调节的混合电路来控制的，以确保对电 池的平缓充电．
﹡充电规则
通过一种特殊的测量方法，不再需要联结 们的电池电压识别组件，就能补偿联机上的电压降．
﹡循环充电（铅电池／ 体电池）
当充电状态降到７０％以下时，最终充电电压将特 提升一小时．
﹡均衡充电（ 指铅电池）
当充电状态降到４０％以下时，开始均衡充电．在过程中，最终充电电压持续提升一小时，电解液充分混合，电池寿命 进而被延长．
﹡月度充电
根据铅电池或体电池的不同，相应的最终电电压提升持续一小时。
﹡最终充电电压的温度跟踪
铅电池的理想最终充电电压随着电池温度的提高而降低．当温度升高到一定程度时，一个固定的最终充电电压会使店时 持续地过充电， 导致无法控制的 气．温度跟踪会在温度高时降低最终充电电压，而再温度低时提高最终充电电压． 带集成 感应的温度跟踪功能在循环和均衡充电时 动．出于对负载安全的保护，最终充电电压永远不会超过１５Ｖ （例如，低温时的均衡充电）．
﹡显示
两个发光二 管来显示系统的工作状态．第一个（信息ＬＥｄ）显示控制器状态，第二个（充电状态ＬＥＤ）显示续电 状态．
﹡过放电保护
由于硫化的原因，过放电会导致蓄电池容量的损失．过放电保护功能可以自动切断负载，而当充电状态恢复到５０％以 上后，负载又会被自动接通．
１－３ 件
﹡１６ｘ１为液晶显示屏（本控制器有带和不带液晶显示两种）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
系统中最重要的参数可以显示在 的液晶显示屏上，通常情况下每隔三秒钟显示变换到下一个参数．而当出现错误 时，它可以显示问题所在．
一般操作
电压和状态显示
显示屏可以显示蓄电池的电压直和５为符号，前两位符号表示内部控制参数，接着的第一位字母如显示ｓ部表示负载的 断开是由电压控制的，如显示Ｌ则表示是由充电状态控制的．第二位字母显示联接的是何种电池－－Ｂ表示铅酸电池， Ｇ表示 体电池．最后一位显示Ｎ表示工作正常，Ｇ表示正在循环充电，Ａ表示下个循环可 到均衡充电．
充电状态（ＳＯＣ）显示
蓄电池的充电状态通过条形码表示．每一个大的条形码代表充电状态的１０％，小的句号代表５％．以上的图例代表充电状 态为７５％．
充电电液显示
条形码显示占额定电池板电流多少百分比的充电电流流入蓄电池，（而额定电池板电流的大小是由控制器的功率等级来确 定的），显示方法同充电状态显示（见上图），当电池充满后，电池板电流被短路掉．此时 管光线很充足，也不会有 条形码显示．如果显示太阳的符号是 阳相反的话（见下图），表示根本没有充电电流产生（比如在夜间）．
负载电流显示
条形码显示 时负载电流站额定负载电流的百分比．（而额定电池板电流的大小是由控制器的功率等级来确定的）．
错误显示
当发生错误时，问题所在可以清楚地显示出来．错误有几种：
负载电流（ｌｏａｄ ｃｕｒｒｅｎｔ，如上图）
电池板电流（ｍｏｄｕｌｅ ｃｕｒｒｅｎｔ）
温度过高（ｏｖｅｒ ｔｅｍｐｅｒａｔｕｒｅ）
电压过高（ｏｖｅｒ ｖｏｌｔａｇｅ）
电压过低（ｕｎｄｅｒ ｖｏｌｔａｇｅ）
﹡电 连接
连接 件液晶显示坪的部分也可以连结到计算器上，但需要相应的软件支持．
３． 结构
２－１电压的自 应
再安装时本控制器可根据系统的电压自动调整为１２Ｖ或２４Ｖ．控制器再出场时设计的是在大多数情况下不需要调 节，只有在下列情形时才要调整一下：
使用 体电池时
用夜间功能时
负载直接接到电池上时
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
调整是通过相临的两个接柱跳接到一起标准设置为：
控制器出场时以设定肩用均衡充电，即它对带电解液的电池是理想的．对于其它电池均衡充电不起作用，请参考电池的 使用说明．
﹡直接与电池相连
当电池与其它充电器或与同电网相连的逆变器连接时，充电状态不能显示．控制器将会调整为随着电压来控制．
但控制器调整为随着电压来控制时，决定充电状态唯一的标准就是电池的电压．所有的功能随着不同的电压值而发生作 用，充电状态显示也是如此：
发光二级管变红色表示电压为１０．８Ｖ，相当于液晶显示屏有０个条形码﹔
发光二级管变黄色表示电压为１２．０Ｖ，相当于液晶显示屏有５个条形码﹔
发光二级管变绿色表示电压为１３．２Ｖ，相当于液晶显示屏有１０个条形码﹔
这种情况下，显示充电赚太的发光二级管起到一个色彩万用表的作用．
将红的联机从７／８换到５／６， 的相应地也要根据下面”电池的 ”所述调整位置．
例如，负载直接与铅电池连接，夜间功能取消的连接方法：
﹡电池的
铅电池：接线柱３／４要空着．拿掉蓝色的联机或将其达到４／６位置上（如标准设置）．
体电池：蓝色的联机要从４／６换到３／４．
﹡夜间功能
当控制器与照明用具一起使用时，可以启用所谓的夜间功能．此时，所有的负载在夜间都被接过，而在白天都被切断． 过放电保护功能也同时启动．
为了启动夜间功能，连接１／２接线柱的联机必须拿掉．
请将暂时不用的联机保存好，以 以后使用．
４． 安装
！
