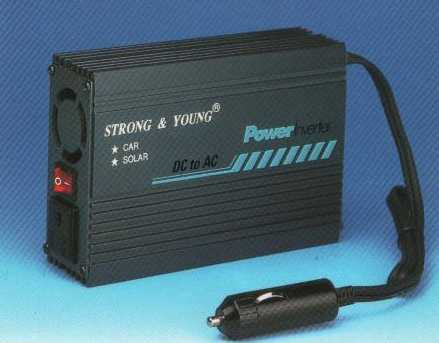

太阳能逆转变流器
INVERTER (大陆称逆变器)
(台湾称电流转换器或变流器)
DC To AC 输入DC 12V
输出 AC 110/220V
可将直流电转变为交流电
汽车及太阳能系统均可使用
350W 售价:NT$2,500元
1000W 售价:NT$5,500元
1500W 售价:NT$8,500元
2500W 售价:NT$14,500元
5000W 售价:NT$22,500元
-----------------------------
*1500W 规 格 说 明*
有效交流输出: 选购110V型电压为115V. 选购220V型电压为230V.
直流输入范围: 选购12V型电压为10~15V. 选购24V型电压为20~30V.
低电压警告: 12/24V----- 10.7V /21.5V. (哔声警告)
低电压关机: 12/24V----- 10V /20V. (自动关机)
效率: 85~90%
无载电流: 12/24V-----600mA /300mA.
附带: 冷却风扇,过热,过载保护,输出短路保护.
尺寸: 38x21x8cm.
重量: 3.2公斤.
以上为方波以下为正弦波
-----------------------------
600W 售价:NT$ ----元
1000W 售价:NT$13,500元
1500W 售价:NT$19,500元
-----------------------------
以上为台制以下为进口
Trace (SW 4024)
翠史 4000瓦/ 24伏特型
4000W 售价:NT$175,000元
此款为目前台湾3kW瓦以上光电系统的主流使用商品.
属于多重设定模式及具备多元化液晶显示功能,
另有ST-1500W 售价:NT$92,000元
正弦波可与市电并联,功能经全球同业公认为目前最佳产品之一.
由于可与市电并联,所以使用前需熟读操作手册.
Trace (SW 4024) 操作说明:
本对象由八个功能键及LCD显示屏来控制及读取数据.
本系统分为USER MENU和SETUP MENU两部分.每个目录又分为MENU HEADING
和MENU ITEMS.另外有八个 LED的明灭,可表现出电池充电中,市电输入及
系统自我保护等工作状态.
---------------------
USER MENU:
本文件目录键提供控制与所需要的设定.任由您打开逆变流器与Generator
以读取交直流电的数据.检查错误的发生与调整逆变流器及Generator的时间设定.
其中MENU HEADING可被游离选项.当MENU HEADING被选取.这时MENU ITEM键可被使用在
所选取的选项中移动.另SET POINTS可改变数据值或选择模式.ON/OFF和GEN MENU两键
被使用于平常之选项.
---------------------
SETUP MENU:
本文件目录键提供所有在安装此系统所需要的组态之设定.与USER MENU分开可以较简单化
与减少故障.当进入SETUP MENU同时按下红色与绿色按键.此时液晶幕会显示INVERTER SETUP
和(9). 如果选择的menu heading低于9时,或是案下红色或绿色按扭,你就必须同时按下红色与绿色按扭,
再一次进入setupmenu
---------------------
Reset to Factory Defaults
Reset 键提供控制面版与逆变流器的设定回归原制造厂设定值.此原厂设定值只有在USER MENU的special menu
item 的按键下才会被重置.首先你必须选择TRACE ENGINEERING(3),到first menu item below,有显示"PRESS
RESET NOW FOW DEFAULTS"当按下区去所有的设定将要重设.还有一种是当交流电供应从逆变流器移去时,
也会重回原厂设定值.所以记录你的设定值当发生Reset to Factory Defaul时重设系统会事半功倍
---------------------
ON/OFF MENU Button
在任意时按下红色ON/OFF MENU 键就直接到set 逆变流器选项.此选项有四个部分,所选择的部分第一个字母会有底线
按下红色ON/OFF MENU键可以向右移动光标,也可以使用SET POINTS键可使光标左移与右移.
*OFF-The inverter and charger are both off.
有没有交流电输出,甚至交流电源连接在逆变流器输入端.
*SRCH-the inverter and charger are enabled ard search mode is activated假如负载(load)连接比
SEARCH WATTS设定值大或是交流电连接在逆变流器输入端外,交流电输出将持续.黄色的INVERTING LED灯闪烁
在SEARCH MODE或逆变流器持续负载中.
*ON-The inverter and charger are enadled and search mode is disabled
除非有错误产生否则交流电持续输出,黄色的INVERTING LED灯亮.
---------------------
GEN MENU Button
在任意时按下绿色GEN MENU键就直接到SET GENERATOR 选项.此选项有四个部分,所选择的部分第一个字母会有底线
按下红色GEN MENU键可以向右移动光标,也可以使用SET POINTS键可使光标左移与右移.
*OFF-Turns off and disables the automatic generator start systems
当ERROR LED 灯亮,重新启动generator失效.
*AUTO-Enablaes the automatic generator start system
当蓄电池电压很低或超出交流电负载设定安培数时,generator就会起动
*ON-Starts a generator
在瞬间预先转动(pre-crank)的延迟后(18sec or more),generator自动启动.
*EQ-Completes an equalization charge cycle
这generator被启动藉由设定在ON之位置或是下次equalization process
将发生,generator自动启动,完成后generator被关闭,光标又会到AUTO的位置.在equalization process控制版面的BULK
LED灯
很慢闪烁,EQ process完成时,光标又会到AUTO的位置.
---------------------
LED Indicators
这Tracs SW系列之逆变流器的特色就是在控制面板上有八个LED指示灯,检视逆变流器操作过程中变异
LINE TIE(Yellow)
Sell mode将被启动,由从INVERTER SETUP(9)目录标题中选择GRIDUSAGE中的SELL项目.它只运作在与公用电厂做连接的情况下
INVERTING (Yellow)
有交流电输出时,若此LED灯闪烁,就到search mode下检查交流电负载(AC load)是否大于SEARCH WATTS之设定.
AC 1 IN GOOD (Green)
逆变流器的AC input 1有接交流电源时.交流电源被接于入端时,当侦测到电压时,LED灯慢慢闪烁,当连接上时则亮灯
当在操作过程又发现闪烁,则是公用电厂电力逐渐变弱.
AC 2 IN GOOD(Green)
逆变流器的ACinput 2有接交流电源时.交流电源被接于入端时,当侦测到电压时,LED灯慢慢闪烁,当接受了交流电源上时则亮灯.
假如generator没有启动,这个AC 2 IN GOODLED灯将停止闪烁,并且红色ERROR LED灯将亮灯.
BULK (Yellow)
这个逆变流器以一个固定的电溜流充电,电池的电压将上升直到大打达到BULK VOLTS DC设定.当达到BULK VOLTS DC设定值时电流逐渐变弱,
而后充电程序为FLOAT VOLTS DS设定.
FLOAT(Green)
此时蓄电池的电压达到浮动模式之接段.假如蓄电池与genertor连接,因为蓄电池已经充饱,所以genertor应该关闭.此时这个LED指示灯慢慢闪烁.
此操作是由BATTERY SELLING(17)选向里的BATTERY SELL VOLTS DC来设定.
ERROR(Red)
当操作发生问题时,此指示灯会亮起.要种置(reset)逆变流器,按下红色ON/OFF MENU按钮,藉由SET POINTS键OFF and ON,或按下红色按钮一段时间均可.
假如genertor发生错误则LED指示灯慢慢闪烁,逆变流器发生错误则LED指示灯亮起.若genertor与逆变流器都发生错误则LED指示灯慢慢闪烁.
OVERCURRENT(Red)
输出安培数超出最大输出设定.若持续的overcurrent时则须要藉由案下红色ON/OFF MENU按钮,藉由SET POINTS键OFF and ON,或按下红色按钮一段时间
来手动重置(reset)系统 OVERCURRENT LED指示灯短暂闪烁意谓着逆变流器已经达到最大安培输出,并且已经自动重置(reset).
---------------------(资料整理中).
